Komínový systém Schiedel PRIMA Plus

Schiedel PRIMA PLUS je jednoplášťový komínový systém z nehrdzavejúcej ocele určený pre sanáciu jestvujúcich komínových telies.
Ale je zároveň použiteľný na bezproblémové dopojenie spotrebičov na komínové teleso. Rozsiahle príslušenstvo umožňuje vyskladať akýkoľvek dymovod.

PRIMA PLUS už od 27€/m bez DPH

Skladba systému

Výhody komína Prima Plus

  • pre všetky typy palív*, pre všetky typy spotrebičov
  • pre kvapalné a plynné palivá v podtlakovej aj pretlakovej prevádzke, pre tuhé palivá v podtlakovej prevádzke
  • odolný proti vlhkosti
  • odolnosť pri vyhorení sadzí
  • presné elementy, presné spoje
  • malá spotreba miesta
  • nízka hmotnosť
  • jednoduchá a rýchla montáž
  • možná montáž na podlahu aj na konzolu
  • bez potreby základu pre výstavbu
  • plazmový zvar po celej dĺžke komponentov
  • po ukončení montáže schopný okamžitej prevádzky
  • v prípade potreby je možné zaizolovanie
  • vhodný pre suprúdovú aj protiprúdovú prevádzku ako vzduchospalinový systém

    • * s výnimkou tzv. EKOHRÁŠKU. Ekohrášok je zlisovanou zmesou odpadového uhoľného prachu a prímesí neznámych vlastností. Na vyvložkovanie starých murovaných komínov používaných na odvod spalín z kotlov používajúcich ako palivo ekohrášok, dôrazne odporúčame použiť keramické vložky. Agresívny kondenzát s obsahom kyseliny sírovej dokáže nezvratne poškodiť akúkoľvek oceľ s akoukoľvek hrúbkou steny vložky.


    Pre vyvložkovanie komína, v ktorom bude kotol na ekohrášok vám dôrazne odporúčame využiť sanačný keramický systém Schiedel KERANOVA. Výrazne tým zvýšite životnosť svojho komína – o desiatky rokov.

    Charakteristiky Podľa STN EN 1856-1
    Model 1. – T200 P1 W V2-L50060 Oxxx
    – O200 (DN80 – DN300) a O300 (DN350 – DN 400)
    Model 2. – T450 N1 W V2-L50060 Gxxx
    – G50 (DN80 – DN300) a G75 (DN350 – DN 400)
    Model 3. – T450 N1 D V3-L50060 Gxxx
    – G75 (DN80 – DN300) a G112.5 (DN350 – DN 400)
    Vo vnútri šachty s izolovaným plášťom
    Podľa STN EN 1856-2
    Model 1. – T200 H1 W V2-L50060 O200M
    – O200 (DN80 – DN300) a O300 (DN350 – DN 400)
    Model 2. – T200 P1 W V2-L50060 O200M
    – O200 (DN80 – DN300) a O300 (DN350 – DN 400)
    Model 3. – T600 N1 W V2-L50060 G400M
    – G400 (DN80 – DN300) a G600 (DN350 – DN 400)
    Model 4. – T200 N1 W V2-L50060 O200M
    – O200 (DN80 – DN300) a O300 (DN350 – DN 400)
    Spôsob prevádzky Podtlak, pretlak, suchá a vlhká prevádzka
    Palivo Plyn, pevné palivá (mimo ekohrášku)
    Prevádzková teplota do 600 °C suchá a vlhká prevádzka
    Materiál Trieda ocele 1.4404
    Hrúbka steny od 80 do 350 mm Ø = hrúbka steny 0,6 mm
    od 140 mm alternatívne 1,0 mm pod obchodným názvom PRIMA 1
    od 400 do 700 mm Ø = hrúbka steny 1,0 mm
    Koeficient prestupu tepla 15 W/mK

    052020 9 (3)

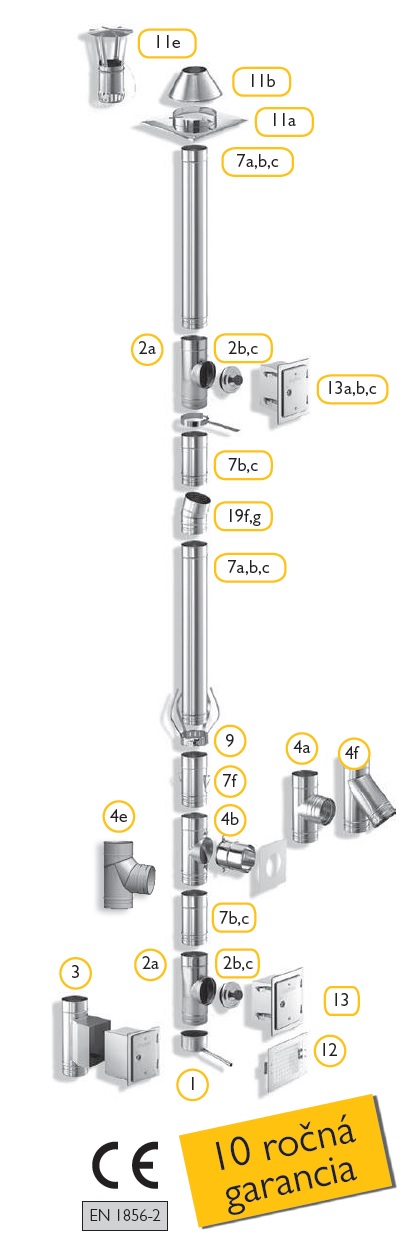

    Vyskladaj si svoj komín


  • 1 Zberač kondenzátu s odvodom
  • 2a T-Kus pre uzatvorenie
  • 2b Dvierkový diel
  • 3a Uzáver kontrolného otvoru pre podtlak
  • 3b Uzáver kontrolného otvoru pre pretlak
  • 4a T-Kus pre pripojenie
  • 4b Koleno 85° s pätou
  • 4c T-Kus 90°
  • 4d T-Kus 45°
  • 5a Nádstavec pre T-Kus pre pripojenie
  • 5b Nádstavec pre T-Kus dvojvrstvový
  • 6a Komínová vložka 950 mm
  • 6b Komínová vložka 450 mm
  • 6c Komínová vložka 200 mm
  • 7 Diel pre spúšťanie 200 mm
  • 8 Dištančná objímka
  • 9a Krycia doska
  • 9b Kónické vyústenie
  • 9c Meidingerova hlavica
  • 9d Protidažďová manžeta
  • 10 Mriežka pre odvetranie
  • 11 Komínové dvierka
  • 14a Koleno 15°
  • 14b Koleno 30°
    • Charakteristiky Podľa STN EN 1856-1
    Model 1. – T200 P1 W V2-L50060 Oxxx
    – O200 (DN80 – DN300) a O300 (DN350 – DN 400)
    Model 2. – T450 N1 W V2-L50060 Gxxx
    – G50 (DN80 – DN300) a G75 (DN350 – DN 400)
    Model 3. – T450 N1 D V3-L50060 Gxxx
    – G75 (DN80 – DN300) a G112.5 (DN350 – DN 400)
    Vo vnútri šachty s izolovaným plášťom
    Podľa STN EN 1856-2
    Model 1. – T200 H1 W V2-L50060 O200M
    – O200 (DN80 – DN300) a O300 (DN350 – DN 400)
    Model 2. – T200 P1 W V2-L50060 O200M
    – O200 (DN80 – DN300) a O300 (DN350 – DN 400)
    Model 3. – T600 N1 W V2-L50060 G400M
    – G400 (DN80 – DN300) a G600 (DN350 – DN 400)
    Model 4. – T200 N1 W V2-L50060 O200M
    – O200 (DN80 – DN300) a O300 (DN350 – DN 400)
    Spôsob prevádzky Podtlak, pretlak, suchá a vlhká prevádzka
    Palivo Plyn, pevné palivá (mimo ekohrášku)
    Prevádzková teplota do 600 °C suchá a vlhká prevádzka
    Materiál Trieda ocele 1.4404
    Hrúbka steny od 80 do 350 mm Ø = hrúbka steny 0,6 mm
    od 140 mm alternatívne 1,0 mm pod obchodným názvom PRIMA 1
    od 400 do 700 mm Ø = hrúbka steny 1,0 mm
    Koeficient prestupu tepla 15 W/mK
